دکل مهاری چیست؟

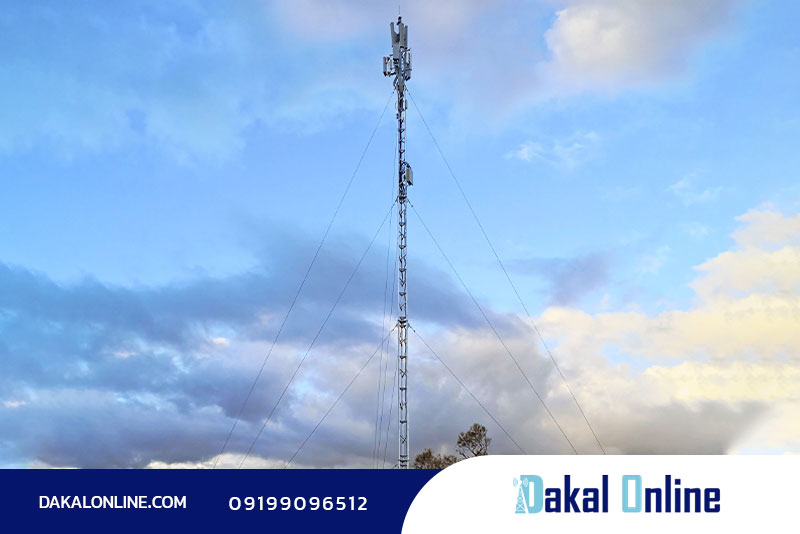

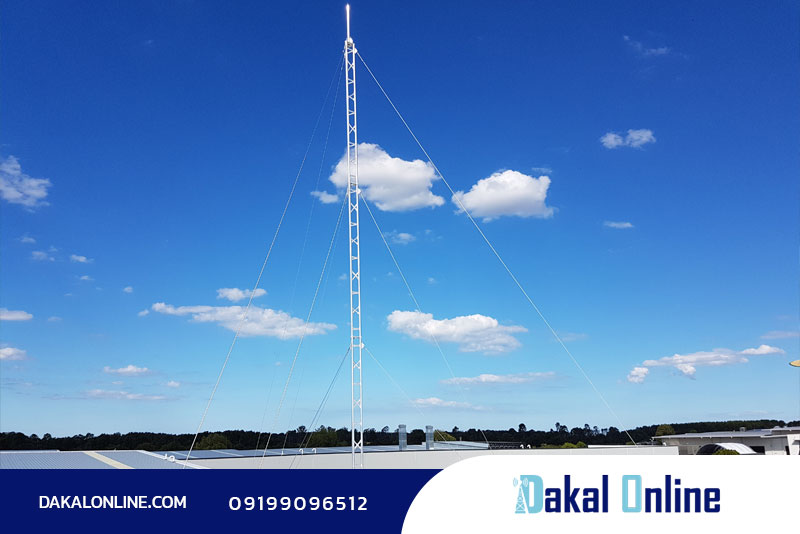

 دکل مهاری یک سازه عمودی بلند است که برای تحمل بار و ایستایی خود از کابل های مهار (سیم های مهاری) که به زمین یا سازه های دیگر متصل می شوند بهره می برد. این کابل ها با ایجاد کشش و توزیع بار به دکل کمک می کنند تا در برابر نیروهای جانبی مانند باد و زلزله مقاومت کند و ارتفاع قابل توجهی را بدون نیاز به ساختار بسیار سنگین و حجیم به دست آورد. در ادامه این مقاله به بررسی دقیق تر اجزا عملکرد کاربردها و نکات فنی مهم دکل های مهاری خواهیم پرداخت.

اجزای اصلی دکل مهاری و نحوه عملکرد آن ها

برای درک بهتر دکل مهاری لازم است با اجزای اصلی آن و نحوه کارکرد هر کدام آشنا شویم. دکل مهاری از سه بخش اصلی تشکیل شده است :

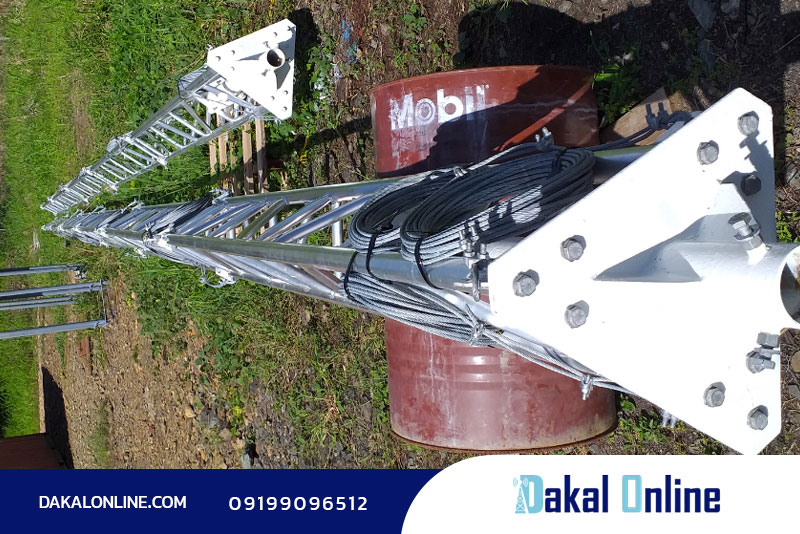

• بدنه دکل (Mast Structure) : بدنه دکل هسته اصلی سازه است که معمولاً از مقاطع فولادی مشبک (Lattice) ساخته می شود. این ساختار مشبک به دلیل نسبت استحکام به وزن بالا انتخاب ایده آلی برای دکل های بلند محسوب می شود. شکل مشبک باعث کاهش وزن دکل و همچنین کاهش مقاومت در برابر باد می گردد. بدنه دکل وظیفه تحمل بارهای عمودی (وزن تجهیزات و وزن خود دکل) و انتقال بارهای جانبی (باد زلزله) به سیم های مهاری و پایه را بر عهده دارد.
• سیم های مهاری (Guy Wires) : سیم های مهاری نقش حیاتی در پایداری دکل ایفا می کنند. این سیم ها از جنس فولاد با مقاومت کششی بالا ساخته شده و به صورت شعاعی از نقاط مختلف بدنه دکل به سمت زمین یا نقاط مهار دیگر کشیده می شوند. زاویه و تعداد سیم های مهاری بسته به ارتفاع دکل بارگذاری و شرایط محیطی متفاوت است. سیم های مهاری با ایجاد کشش و نیروی مخالف از خم شدن یا واژگونی دکل در اثر نیروهای جانبی جلوگیری می کنند و بار را به زمین منتقل می کنند.
• مهارها (Anchors) : مهارها نقاط اتصال سیم های مهاری به زمین یا سازه های دیگر هستند. مهارها باید به گونه ای طراحی و اجرا شوند که بتوانند نیروهای کششی عظیمی که از سیم های مهاری به آن ها منتقل می شود را تحمل کنند. انواع مختلفی از مهارها وجود دارد که بر اساس نوع خاک میزان بار و شرایط محیطی انتخاب می شوند. مهارها می توانند شامل مهارهای سطحی (Surface Anchors) مانند صفحه های بتنی یا فولادی مهارهای عمقی (Deep Anchors) مانند شمع ها یا مهار کابل ها در زمین و مهارهای صخره ای (Rock Anchors) برای مناطق سنگی باشند.

نحوه عملکرد کلی دکل مهاری :

به طور خلاصه دکل مهاری مانند یک تیر عمودی بلند است که برای حفظ تعادل خود به کمک سیم های مهار به زمین متصل شده است. وقتی نیروی جانبی مانند باد به دکل وارد می شود دکل تمایل به خم شدن پیدا می کند. در این حالت سیم های مهاری که در جهت مخالف نیروی باد قرار دارند کشیده می شوند و نیروی مقاومتی ایجاد می کنند که مانع از خم شدن دکل می شود. این نیروها از طریق مهارها به زمین منتقل می شوند. به این ترتیب دکل مهاری با همکاری اجزای خود می تواند بارهای مختلف را تحمل کند و به عنوان یک سازه پایدار و کارآمد عمل کند.

مزایا و معایب دکل مهاری نسبت به سایر انواع دکل ها

دکل های مهاری در مقایسه با سایر انواع دکل ها مانند دکل های خودایستا (Self-Supporting Towers) و دکل های تک پایه (Monopole Towers) مزایا و معایب خاص خود را دارند.

مزایای دکل مهاری :

• هزینه ساخت پایین تر : به دلیل استفاده بهینه از مصالح و ساختار سبک تر دکل های مهاری معمولاً ارزان تر از دکل های خودایستا و تک پایه هستند. این مزیت به خصوص در ارتفاعات بلندتر بیشتر نمایان می شود.
• وزن کمتر : ساختار مشبک و استفاده از سیم های مهاری باعث کاهش وزن کلی دکل می شود. این امر حمل و نقل و نصب دکل را آسان تر و کم هزینه تر می کند و نیاز به فونداسیون های سنگین را کاهش می دهد.
• مقاومت بالا در برابر باد : ساختار مشبک و سیم های مهاری باعث کاهش سطح مقطع دکل در برابر باد می شوند و مقاومت دکل در برابر نیروهای باد را افزایش می دهند.
• قابلیت نصب در مناطق صعب العبور : به دلیل وزن کمتر و نیاز به فونداسیون ساده تر دکل های مهاری را می توان در مناطق کوهستانی جنگلی و سایر مناطق صعب العبور که دسترسی به آن ها دشوار است نصب کرد.

معایب دکل مهاری :

• نیاز به فضای بیشتر : دکل های مهاری برای نصب سیم های مهار نیاز به فضای بیشتری نسبت به دکل های خودایستا و تک پایه دارند. این فضا باید عاری از موانع بوده و امکان دسترسی برای نگهداری مهارها فراهم باشد.
• محدودیت در مناطق شهری : به دلیل نیاز به فضای مهار استفاده از دکل های مهاری در مناطق شهری و پرجمعیت ممکن است با محدودیت هایی مواجه باشد.
• نگهداری و بازرسی بیشتر : سیم های مهاری نیاز به بازرسی و نگهداری دوره ای دارند تا از سلامت و استحکام آن ها اطمینان حاصل شود. تنظیم کشش سیم های مهاری نیز ممکن است در طول زمان مورد نیاز باشد.
• حساسیت به قطع سیم های مهاری : قطع شدن حتی یک سیم مهاری می تواند پایداری دکل را به خطر اندازد و نیاز به اقدام فوری برای تعمیر و جایگزینی دارد.

کاربردهای متنوع دکل مهاری در صنایع مختلف

دکل های مهاری به دلیل مزایای ذکر شده در صنایع مختلف کاربردهای گسترده ای دارند. برخی از مهم ترین کاربردهای آن ها عبارتند از :

• صنعت مخابرات : دکل های مهاری از اصلی ترین زیرساخت های صنعت مخابرات محسوب می شوند. از آن ها برای نصب آنتن های شبکه های تلفن همراه (BTS) آنتن های رادیویی و تلویزیونی آنتن های مایکروویو و سایر تجهیزات ارتباطی استفاده می شود. ارتفاع بلند دکل های مهاری امکان پوشش وسیع تر سیگنال های مخابراتی را فراهم می کند.
• صنعت برق : در خطوط انتقال نیرو دکل های مهاری به عنوان برج های انتقال برق (Transmission Towers) نقش کلیدی ایفا می کنند. این دکل ها کابل های فشار قوی برق را در فواصل طولانی و ارتفاع بالا نگه می دارند. استفاده از دکل های مهاری در خطوط انتقال نیرو به دلیل هزینه کمتر و وزن سبک تر بسیار رایج است.
• هواشناسی : دکل های مهاری در ایستگاه های هواشناسی برای نصب سنسورهای هواشناسی بادسنج ها رطوبت سنج ها و سایر تجهیزات اندازه گیری شرایط جوی به کار می روند. ارتفاع دکل امکان اندازه گیری دقیق تر پارامترهای هواشناسی در ارتفاعات مختلف را فراهم می کند.
• انرژی بادی : در مزارع بادی دکل های مهاری برای نصب بادسنج ها (Anemometers) و تجهیزات اندازه گیری سرعت و جهت باد به منظور ارزیابی پتانسیل بادی منطقه استفاده می شوند. این اطلاعات برای مکان یابی توربین های بادی و بهینه سازی عملکرد آن ها ضروری است.
• روشنایی : در برج های روشنایی بزرگراه ها فرودگاه ها و محوطه های صنعتی از دکل های مهاری برای نصب پروژکتورها و چراغ های روشنایی در ارتفاعات بالا استفاده می شود. این امر امکان روشنایی گسترده و یکنواخت مناطق وسیع را فراهم می کند.
• نظامی و امنیتی : دکل های مهاری در کاربردهای نظامی و امنیتی برای نصب رادارها دوربین های مداربسته تجهیزات شنود و سایر سیستم های پایش و نظارت استفاده می شوند. ارتفاع بلند دکل ها امکان دید وسیع تر و پوشش گسترده تر مناطق تحت نظارت را فراهم می کند.

استانداردهای بین المللی ساخت دکل های مهاری

طراحی و ساخت دکل های مهاری بر اساس استانداردهای بین المللی و کدهای مهندسی دقیق انجام می شود تا ایمنی و عملکرد مطمئن آن ها تضمین شود. برخی از استاندارد نصب دکل مهاری عبارتند از :

• استاندارد ANSI/TIA-۲۲۲ (آمریکا) : این استاندارد به عنوان یکی از جامع ترین و معتبرترین استانداردهای طراحی و ساخت دکل های فولادی برای آنتن ها و سازه های پشتیبان آنتن در صنعت مخابرات شناخته می شود. این استاندارد الزامات مربوط به بارگذاری تحلیل سازه طراحی اعضا اتصالات فونداسیون و نصب دکل های مهاری را شامل می شود.
• استانداردهای Eurocodes (اروپا) : مجموعه استانداردهای Eurocodes به عنوان استانداردهای اروپایی برای طراحی سازه های ساختمانی و مهندسی عمران شناخته می شوند. بخش های مختلف Eurocodes به طراحی سازه های فولادی بارگذاری باد و برف تحلیل لرزه ای و سایر جنبه های مرتبط با دکل های مهاری می پردازند.
• استاندارد CSA S۳۷ (کانادا) : این استاندارد کانادایی نیز به طراحی و ساخت دکل های فولادی برای آنتن ها و سازه های مخابراتی می پردازد و الزامات مشابهی با استاندارد ANSI/TIA-۲۲۲ دارد.

فناوری های پیشرفته در طراحی و ساخت دکل مهاری

در سال های اخیر فناوری های پیشرفته ای در طراحی و ساخت دکل های مهاری به کار گرفته شده اند که باعث بهبود عملکرد کاهش هزینه ها و افزایش ایمنی آن ها شده است. برخی از این فناوری ها عبارتند از :

• استفاده از فولادهای با مقاومت بالا : استفاده از فولادهای با مقاومت تسلیم و کششی بالاتر امکان ساخت دکل های سبک تر و با دهانه های بلندتر را فراهم کرده است. این فولادها باعث کاهش وزن کلی دکل و هزینه های حمل و نقل و نصب می شوند.
• نرم افزارهای تحلیل سازه پیشرفته (FEA) : نرم افزارهای تحلیل اجزای محدود (Finite Element Analysis) امکان مدل سازی دقیق تر و تحلیل پیچیده تر دکل های مهاری را فراهم کرده اند. این نرم افزارها به مهندسان کمک می کنند تا رفتار دکل را تحت بارهای مختلف (باد زلزله یخ زدگی) به دقت پیش بینی کنند و طراحی بهینه تری ارائه دهند.
• روش های نوین حفاظت از خوردگی : استفاده از روش های پیشرفته حفاظت از خوردگی مانند گالوانیزاسیون گرم پوشش های اپوکسی و سیستم های حفاظت کاتدی عمر مفید دکل های مهاری را به طور قابل توجهی افزایش داده است و نیاز به تعمیر و نگهداری را کاهش داده است.
• سیستم های پایش سلامت سازه (SHM) : استفاده از سیستم های پایش سلامت سازه (Structural Health Monitoring) مبتنی بر سنسورها و شبکه های بی سیم امکان پایش مداوم وضعیت دکل های مهاری را فراهم کرده است. این سیستم ها می توانند تغییرات در کشش سیم های مهاری ارتعاشات دکل و سایر پارامترهای مهم را به طور آنلاین رصد کنند و در صورت بروز مشکل هشدار زودهنگام ارسال کنند.
• رباتیک و اتوماسیون در نصب و نگهداری : استفاده از ربات ها و سیستم های اتوماسیون در مراحل نصب و نگهداری دکل های مهاری سرعت و دقت کار را افزایش داده و خطرات انسانی را کاهش داده است. ربات ها می توانند در بازرسی سیم های مهاری رنگ آمیزی و تعمیرات در ارتفاعات بالا به کار گرفته شوند.

نتیجه گیری

دکل مهاری به عنوان سازه های بلند و کارآمد نقش بسیار مهمی در توسعه زیرساخت های ارتباطی انرژی و صنایع مختلف ایفا می کنند. مزایای آن ها از جمله هزینه ساخت پایین تر وزن سبک تر و مقاومت بالا در برابر باد آن ها را به گزینه ای جذاب در بسیاری از کاربردها تبدیل کرده است. با پیشرفت فناوری ها و استفاده از استانداردهای بین المللی دکل های مهاری روز به روز ایمن تر کارآمدتر و پایدارتر می شوند و نقش آن ها در زندگی مدرن همچنان رو به افزایش است.
